方管在線超聲自動探傷設備

方管在線超聲自動探傷設備介紹

山科飛泰這款方管在線自動探傷設備，主要用于方管的缺陷檢測。方管探傷采用在線檢測模式，焊縫探傷裝置固定在方管焊縫上方兩側，探頭耦合方式為射流法，該方法耦合效果好，方管經過時，探頭落下，鞍馬狀分布于焊縫兩側，對焊縫進行不間斷探傷。探頭可根據焊縫偏轉情況進行左右調節。



方管在線超聲自動探傷設備主要技術參數

1、探傷方法：直焊縫超聲檢測

2、通道數：超聲4通道

3、檢查缺陷的種類：縱向傷

4、探傷速度： 0—35m/分鐘

5、頻率： 超聲0.5 MHz –5MHz

6、誤報率： ≤3%

7、漏檢率： ≤1%

8、探傷設備綜合性能指標： ISO10893 E1H

9、檢出缺陷后處理：即時給出聲光報警信號

方管主要規格參數

1、方管尺寸：100--200 mm / 200--350 mm

2、方管壁厚：3--20 mm

3、方管長度：6--12m

4、彎曲度： ≤1.5/1000mm

5、檢測靈敏度：ASTME273（15%壁厚槽傷）

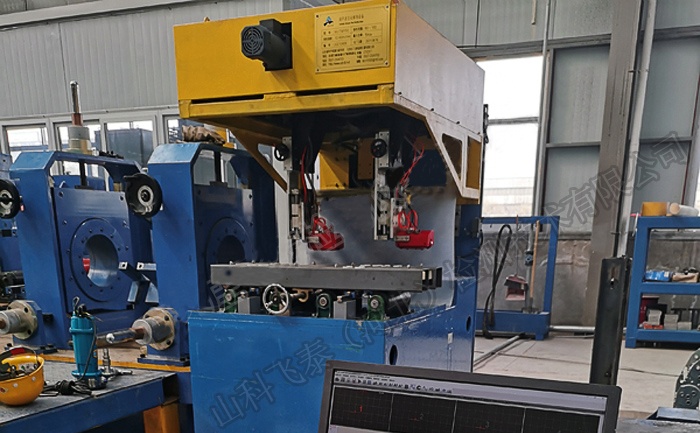

方管在線超聲自動探傷設備現場圖片

設備自動探傷多功能性

探傷系統采用方管直縫在線超聲自動檢測裝置，適用于直縫方管檢測。整套系統集成在一個平臺上，水、氣、電可快捷插拔，平臺可放置幾條生產線的兩個探傷底座上，系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

方管多通道全自動超聲波自動探傷設備為基于工業級PC機的控制，采用Win7/Win10操作系統，并保留計算機的各種周邊設備接口。具體參數如下：

儀器系統在滿足《儀器系統測試標準》的同時應達到以下要求：

1、超聲儀器：4通道數字式超聲波探傷儀。

2、探傷儀類型：完全數字化儀器，采用Win7/Win10操作界面。

3、數據采集：具有采集和保存每個通道每次探傷波形的能力。

4、顯示方式： A型掃描圖像和B型掃描圖像顯示。

5、掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。

6、缺陷定位示意圖標記與鋼管實際缺陷部位誤差小于20㎜范圍內。

7、靈敏度余量：反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

8、探傷儀、探頭應符合JB/T4730.3-2005 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。

9、缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

10、檢驗線速度： 0～35 m/min（每個通道/探頭）同步可調，

11、計算機存儲量不得小于200萬支鋼管溯源的檢測數據和報告資料。

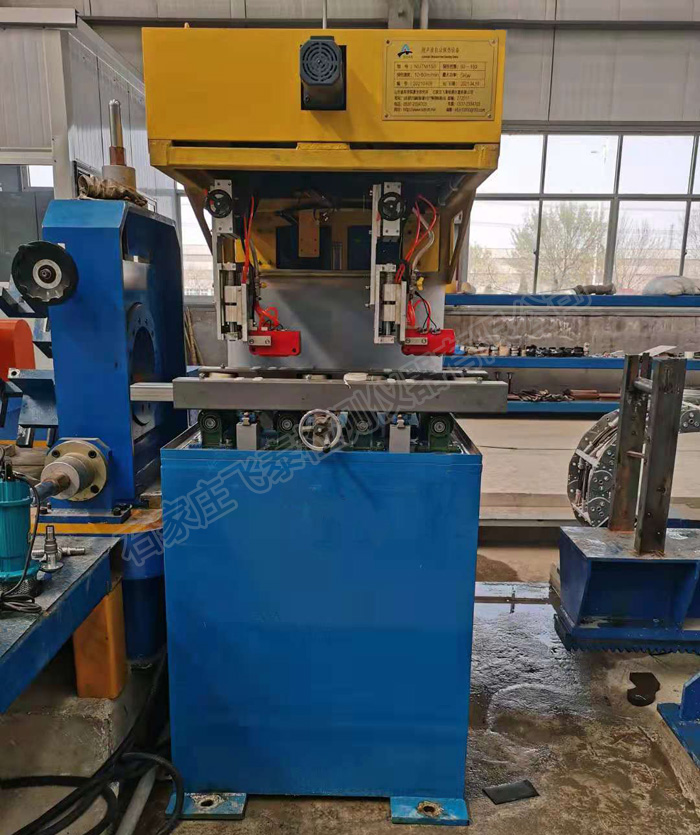

方管在線自動探傷設備正面

方管在線超聲自動探傷設備售后服務

(1)我單位將提供1年的設備和儀器免費維修服務保質期。在保質期內屬乙方責任需進行維修處理的事項，乙方得到甲方書面通知后，應4小時內做出回應，48小時內提出解決方案或到現場進行維修。質保期過后，若設備出現故障，亦按上述方法處理，僅收取維修成本費。

(2) ISO9001《質量管理體系認證》許可證

我們追求質量過硬，管理規范。為此，我們申請了ISO 9001質量管理體系認證，現已通過認證。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
